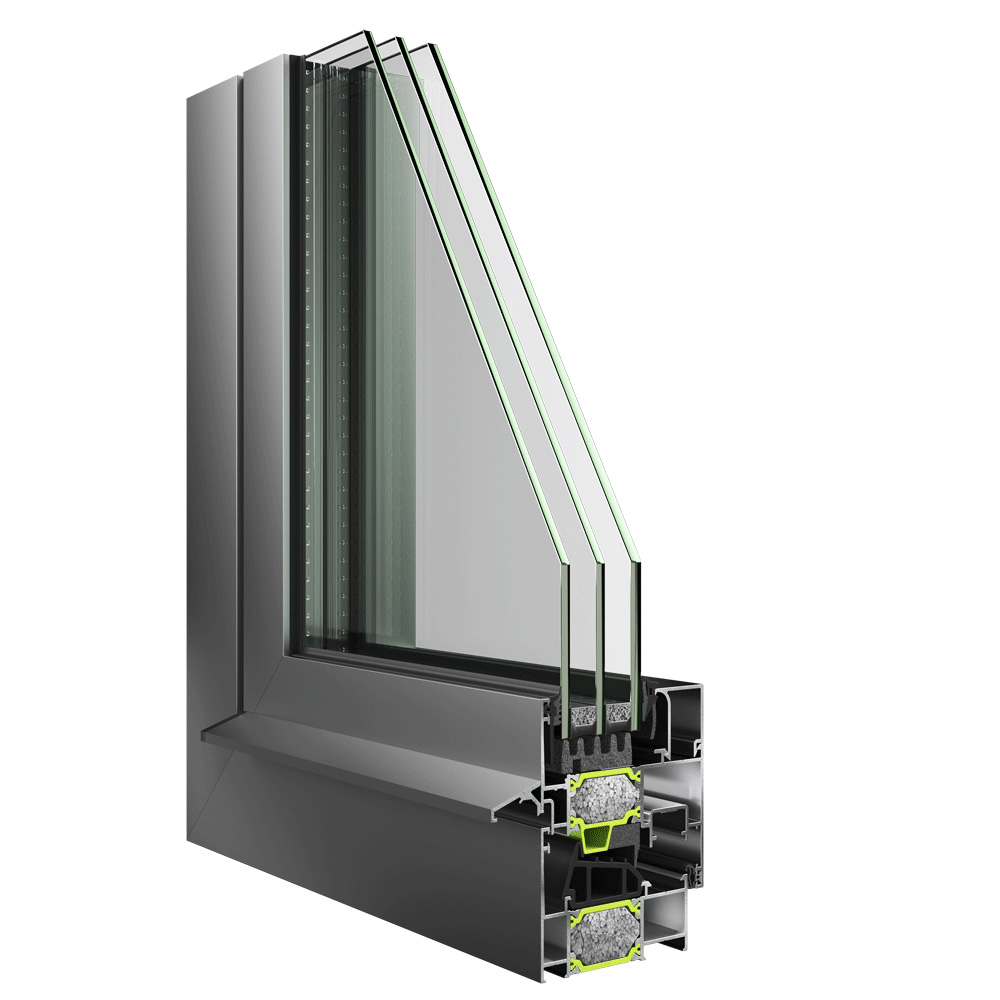

EOS 68 Hybrid – VADEL AE

Το σύστημα EOS 68 Hybrid αποτελεί την νέα πρόταση της EUROPA στα ανοιγόμενα αρχιτεκτονικά συστήματα αλουμινίου. Το ιδιαίτερο χαρακτηριστικό της είναι η στιβαρή κατασκευή, οι εξαιρετικοί συντελεστές επιδόσεων και η κατασκευαστική απλότητα.

Το σύστημα συνδυάζει τόσο την μοντέρνα αισθητική των ίσιων γραμμών, όσο και την κλασσική προσφέροντας εναλλακτικά και προφίλ με σπαστή γραμμή. Η δυνατότητα τοποθέτησης περιμετρικού μηχανισμού προσφέρει μεγαλύτερη ασφάλεια.

Το σύστημα μπορεί να συνδυαστεί άψογα με το συρόμενο σύστημα ESS 34 Hybrid και ESS 47 Hybrid για σύνθετες κατασκευές.

ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ

1. Σχεδιασμός των προφίλ σε ίσια αλλά και σπαστή γραμμή.

2. Χρήση πολυαμιδίων 32mm.

3. Προφίλ για χρήση περιμετρικού μηχανισμού κλειδώματος για αυξημένη ασφάλεια.

4. Αυξημένο επίπεδο θερμομόνωσης και ηχομόνωσης.

5. Δυνατότητα χρήσης διπλού ή τριπλού υαλοπίνακα έως 60mm.

6. Δυνατότητα κάλυψης όλων των απαιτήσεων βάσει ΚΕΝΑΚ.

7. Πρόσθετη μόνωση περιμετρικά των υαλοπινάκων.

8. Πρόσθετη μόνωση ανάμεσα των πολυαμιδίων.

9. Ελαστικά διπλής διέλασης, πλήρως ανακυκλώσιμα, για μέγιστη θερμομόνωση (EPDM-Expanded EPDM).

10. Δυνατότητα συνδυασμού με τα συστήματα ESS 34 Hybrid και ESS 47 Hybrid για σύνθετες κατασκευές.

ΤΥΠΟΛΟΓΙΕΣ ΚΑΤΑΣΚΕΥΩΝ

Πόρτες εισόδου.
Ανοιγόμενα (με ανάκλιση ή χωρίς).
Ανοιγόμενα παράθυρα με κρυφό φύλλο.
Σταθερά Υαλοστάσια.
Σύνθετες κατασκευές.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Κράμα αλουμινίου: EN AW 6060 T6
Σκληρότητα: 12 Webster
Ελάχιστο πάχος βαφής: 75μm
Πάχος των προφίλ: 1,3-2mm
Ανοχές διαστάσεων σύμφωνα με: EN 12020-02
Διαστάσεις κάσας: 68 x 53mm
Διαστάσεις φύλλου τζαμιού: 76 x 75mm
Πάχος υάλωσης φύλλου τζαμιού: 14-60mm
Πλάτος πολυαμιδίων: 32mm
Συντελεστής θερμοπερατότητας πλαισίου: Uf=1,18-1,89W/m2K
Μέγιστο πλάτος φύλλου με Camera Europea: 400-1600mm
Μέγιστο ύψος φύλλου με Camera Europea: 520-2800mm
Μέγιστο βάρος φύλλου με Camera Europea: 90/130/160/200kg
Μέγιστο πλάτος φύλλου με Περιμετρικό Μηχ.: 330-1400mm
Μέγιστο ύψος φύλλου με Περιμετρικό Μηχ.: 280-2600mm
Μέγιστο βάρος φύλλου με Περιμετρικό Μηχ.: 80/100/150kg
